Mono Multi Solutions

• Выходная мощность: 0 ~ +5 Вт
• Максимальная выходная мощность: 720 Вт
• Максимальная эффективность: 23.2%

Сертификация

• IEC61215 / IEC61730 / IEC61701 / IEC62716
• ISO 9001: Система управления качеством
• ISO 14001: Система экологического менеджмента
• ISO14064: Верификация выбросов парниковых газов
• ISO45001: Система управления охраной труда и безопасностью
• Комплексные сертификаты продукции и систем

Продукт

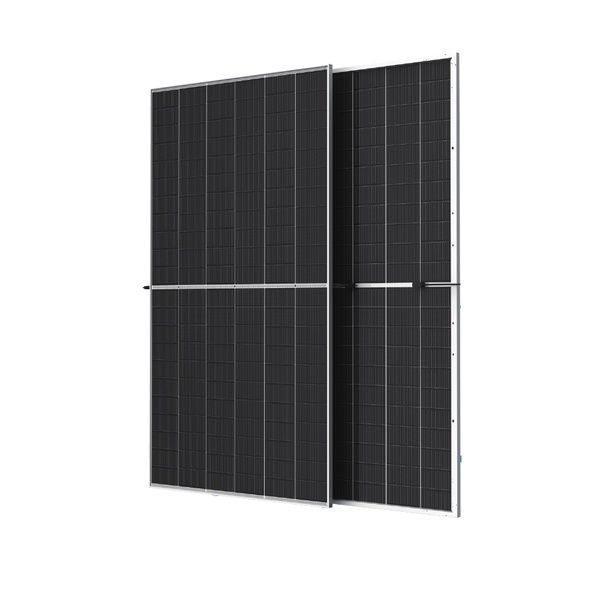

• Модель: TSM-NEG21C.20
• Диапазон мощности: 695–720 Вт
• Соответствует требованиям EU-28 WEEE
• Перерабатываемая упаковка

Тип модуля

N-type i-TOPCon двусторонний двухстекольный монокристаллический модуль

Гарантия производительности

• Гарантированная мощность через 30 лет: 87.4%
• Гарантия Trina Solar для двусторонних двухстекольных модулей Vertex

Основные преимущества

Высокая ценность для клиента

• Мощность до 720 Вт
• Стандартизированный размер модуля с флагманской мощностью, на 35 Вт выше по сравнению с традиционными технологиями
• Низковольтная конструкция с большей мощностью стринга, снижающая BOS (Balance of System) и LCOE (Levelized Cost of Energy) на 2–6%
• Более эффективное использование пространства контейнера снижает транспортные расходы
• Сертифицированный низкий углеродный след

Высокая надежность

• Эффективность модуля до 23.2% на платформе 210
• Запатентованная технология i-TOPCon с постоянным повышением эффективности, включая:
  • уменьшение контактного сопротивления
  • улучшение заднего отражения
  • восстановление качества кромок
• Минимизация микротрещин благодаря инновационной технологии неразрушающей резки и плотной упаковки
• Снижение риска горячих точек благодаря технологии half-cut
• Сертифицированная устойчивость к:
  • соли
  • аммиаку
  • песку
  • PID
  • LID
  • LeTID
• Устойчивость к суровым условиям окружающей среды и экстремальной погоде

Высокая выработка энергии

• Отличная работа при низком уровне освещенности, подтвержденная сторонними испытаниями
• Более низкий температурный коэффициент (-0.29%/°C)
• Более высокая двусторонняя эффективность: дополнительный прирост мощности 10–20% с задней стороны в зависимости от альбедо
• «Звезда» LCOE
• Надежная двухстекольная конструкция с 30-летней гарантией мощности

Углеродный след продукта

• ISO 14067: Ограниченное подтверждение углеродного следа продукта
• UL.COM/PCF
• ISO 14067 & ISO 14064-3

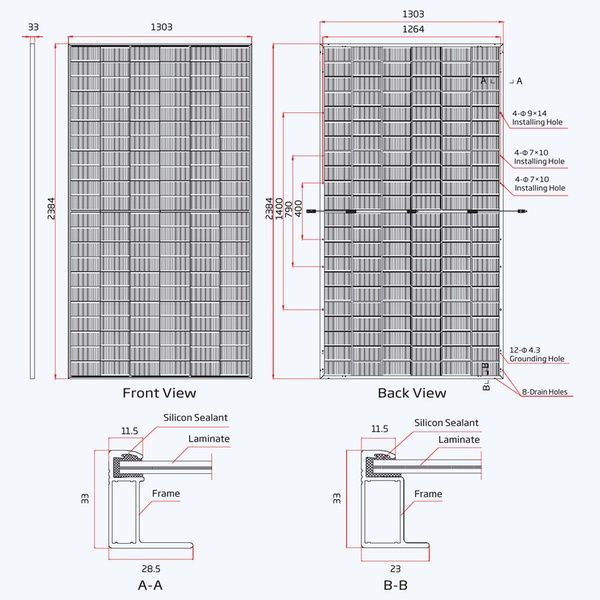

Размеры фотоэлектрического модуля

Максимальные характеристики

• Рабочая температура: -40 ~ +85 °C
• Максимальное системное напряжение:
  • 1500 В DC (IEC)
  • 1500 В DC (UL)
• Максимальный номинал последовательного предохранителя: 35 A

Температурные характеристики

• NOCT (номинальная рабочая температура элемента): 43°C (±2°C)
• Температурный коэффициент PMAX: -0.29%/°C
• Температурный коэффициент VOC: -0.24%/°C
• Температурный коэффициент ISC: 0.04%/°C

Конфигурация упаковки

• Модулей в коробке: 33 шт.
• Модулей в 40-футовом контейнере: 594 шт.

Гарантия

• 12 лет гарантии на материалы и производство
• 30 лет гарантии на мощность
• Ежегодная деградация мощности: 0.40%
• Деградация в первый год: 1%

Механические характеристики

• Технология солнечных элементов: N-type i-TOPCon Monocrystalline
• Количество элементов: 132
• Размеры модуля: 2384 × 1303 × 33 мм
• Вес: 38.3 кг

Стекло и материалы

• Переднее стекло: 2.0 мм, закаленное стекло с AR-покрытием и высокой прозрачностью
• Инкапсулянт: POE/EVA
• Заднее стекло: 2.0 мм, закаленное стекло (White Grid Glass)

Рама и электрические компоненты

• Рама: анодированный алюминиевый сплав, 33 мм
• Распределительная коробка: степень защиты IP68
• Кабели:
  • Портретная ориентация: 350/280 мм
  • Кабель 4.0 мм²
• Коннекторы: MC4 EVO2 / TS4 Plus / TS4*

Электрические характеристики (STC и NOCT)

Условия STC

• Освещенность: 1000 Вт/м²
• Температура элемента: 25°C
• Воздушная масса: AM1.5
• Допуск измерения: ±3%

Условия NOCT

• Освещенность: 800 Вт/м²
• Температура окружающей среды: 20°C
• Скорость ветра: 1 м/с

Основные электрические параметры

• Напряжение при максимальной мощности (VMPP)
• Ток при максимальной мощности (IMPP)
• Напряжение холостого хода (VOC)
• Ток короткого замыкания (ISC)
• Допуск мощности PMAX
• Максимальная мощность (Pmax)
• Эффективность модуля

Двусторонний прирост мощности

Электрические характеристики приведены с учетом прироста мощности задней стороны:

• +5%
• +10%

Мощность двусторонности: 80 ±5%

Диапазон мощности

• От 695 Вт до 720 Вт

Кривые I-V и P-V модуля 705 Вт

Графики демонстрируют:

• зависимость тока от напряжения (I-V)
• зависимость мощности от напряжения (P-V)

для различных уровней освещенности:

• 200 Вт/м²
• 400 Вт/м²
• 600 Вт/м²
• 800 Вт/м²
• 1000 Вт/м²
